Proces poluvodiča Etching】 Duša poluvodiča uči proces i prakse inženjera na neispravnim problemima brzine od 0 do 1 (CH7-CH8)

CH7. Struktura opreme za suhu jetkanje

Komponente uređaja za jetkanje

Pumpa=djeluje u formiranje i održavanje visokog vakuuma potrebno za tanki film

RF generator=snaga se primjenjuje na ubrizgani plin, stvarajući izvor energije za plazmu

3.Ciler=hlađenje vrućine generirano tokom procesa jetkanja kako bi se smanjilo nehomogenost filma i oštećenja

4. Komora za reakciju ({1}} Reakcijska komora u kojoj se vrši drhtav održava određeni pritisak, gde se javlja reakcija gasa i reakcijski proizvodi i reakcijski proizvodi ispuštaju se kroz ispušni cevovod

5.Gas kutija=Ima MFC (masovni regulator protoka) za regulaciju protoka plina i distribuira gas

6.In kontroler=kontrolirajte sve uređaje

Definicija vakuuma

U određenom prostoru, molekuli zraka uklanjaju se ispod atmosferskog pritiska.

Razlozi potrebe za vakuumom u poluvodičkim procesima

Kako bi se uklonili nečistoće kako bi se postigao željeni rezultati procesa kroz reakciju pročišćenja i povećanju efikasnosti proizvodnje.

Srednja besplatna staza, MFP

Prosječna udaljenost čestica putuje prije sudaranja s drugom česticom.

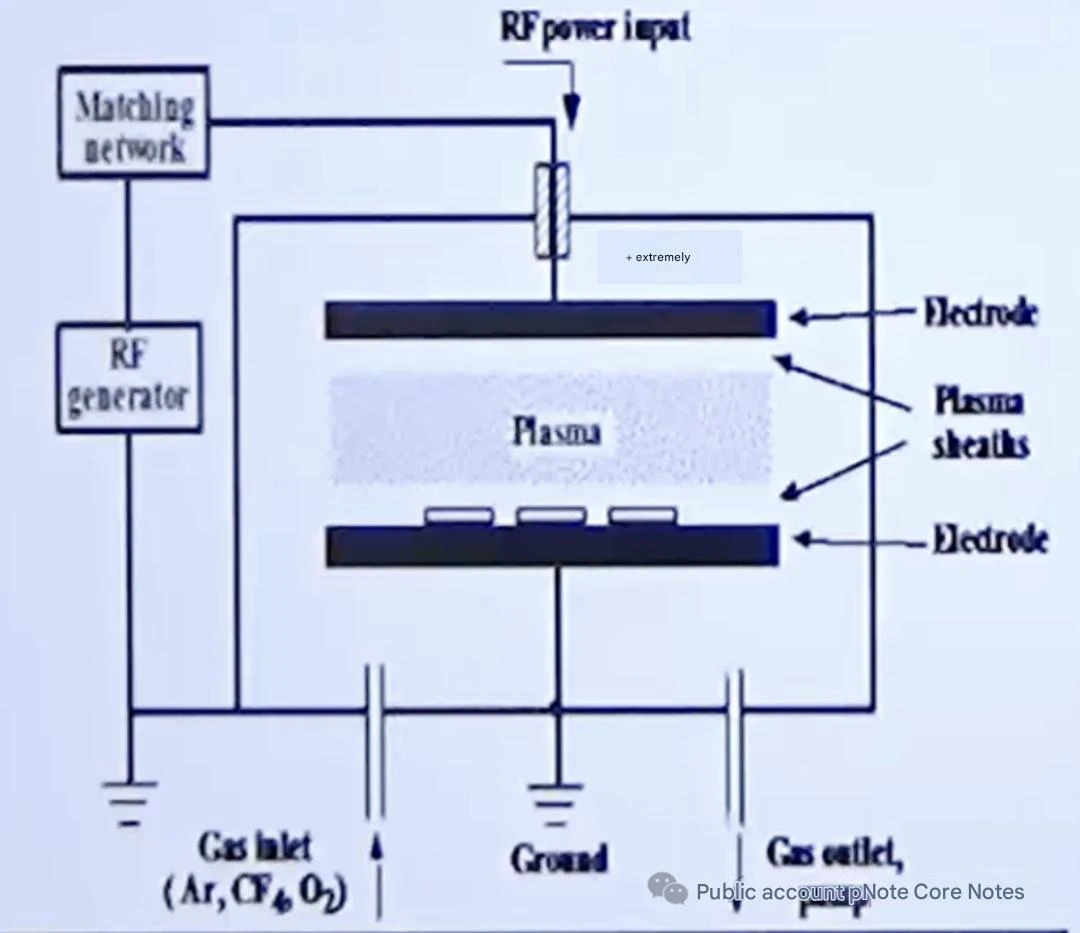

Plazma jetkanje

Metoda spajanja RF napajanja na anodu - ETCH Ocena: Poly Si> Sin> Sio₂

Etching se izvodi hemijskim reakcijama između slobodnih radikala i rezijskih uzoraka

Iskorištavanje f - plinske plazme - izotropno

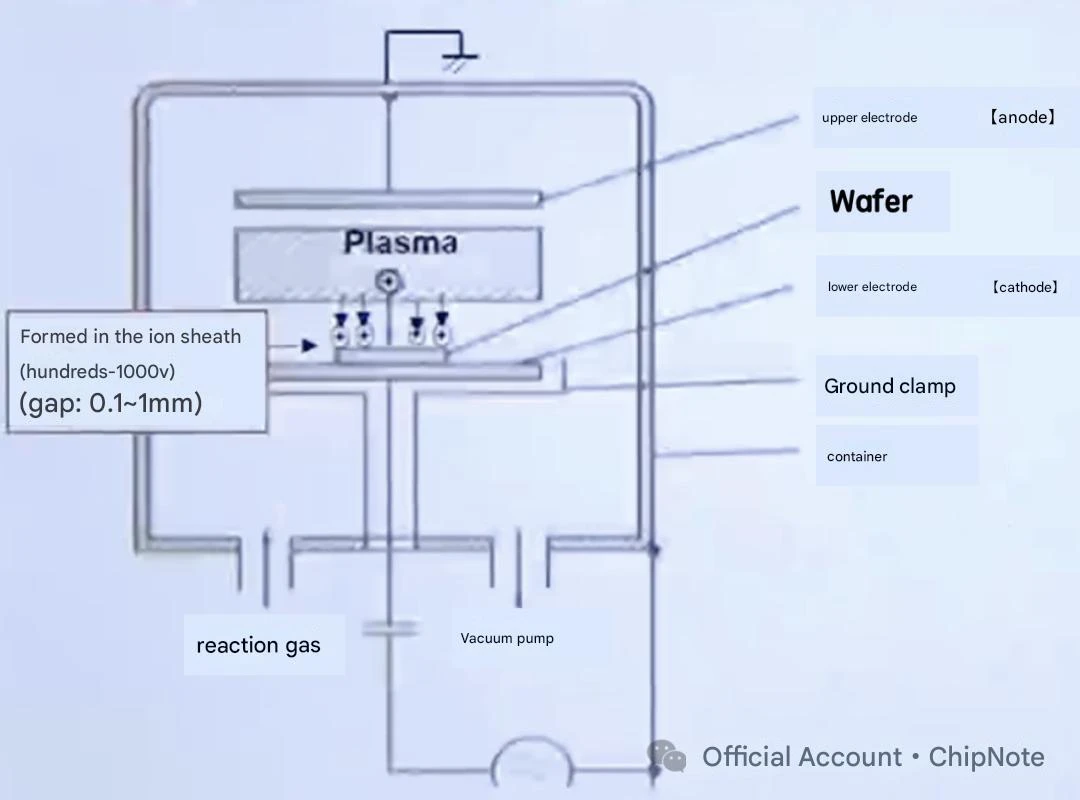

Reaktivni jonski etching (Rie)

RF napajanje povezan je s katodom iznad uzorka putem kondenzatora Reakcije koje su uključene u jetkaju nisu samo slobodni radikali, već i ion → hemijske reakcije + sudar etching

Problem: Ioni ubrzane DC pristranosti mogu prouzrokovati štetu podlogu

Značajke: Anisotropna jetkanje po ION bombardiranju / uzorcima visoke gustoće mogu se formirati / polimeri se ponekad namerno generiraju za postizanje anizotropnog etchinga

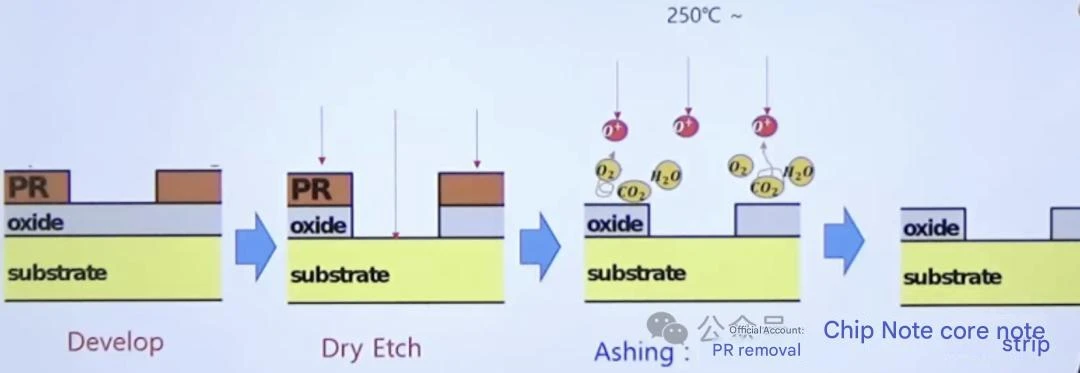

Ashing

Definicija: suha traka i mokro uklanjanje očvrsnutog zbog procesa kao što su suho jetkanje, mokro jetkanje ili jonska implantacija

Korišteno je fotorezista (PR), suha ashing + mokra traka obično se koristi.

Vrste: PLASMAASHING / O₃ Ashing / visoka frekvencija, ultraljubičasta degumiranje

• plazma degumiranje

• ① cilindrični tip - Visoka proizvodnu efikasnost, ali lako izazvati štetu

• ② Monolitni tip - Visoka uniformnost, ali lako je izazvati štetu

• ③ nizvodno - smanjuje oštećenje

• Svjetlo / ozonsko degumiranje

• ① Svjetloscjena - Nema oštećenja, bez metalnog zagađenja i propadanja filma

• ② ozon degumiranje - smanjuje oštećenje

Napomene: Photoresist se mora temeljito ukloniti / ukloniti iz rezine po procesu ispiranja / ne smije oštetiti površinu ili podlogu

Nastavite sa koracima

Ashing nakon ionskog implantata

2.LOW doza (manja ili jednaka E15) zahtjeva=1 Korak / visoka temperatura / visoka stopa odgoj

3.High Dose (>E15) Zahtjev=2 korake / niska temperatura / niska stopa odgoj

4. OSHOVI NAKON ETCH

5.pre - Metal ETCH zahtjevi za proces= 1 Korak / visoka brzina digemiranja (si, sio₂ etching itd.)

6. Zahtjevi za zaštitu nakon metala;=isto kao gore (za metalnu etching)

CH8. Proces suvog jetkanja

Vrste suhih jetkanja

1.Types i pregled oksida (sio₂) jetkanja

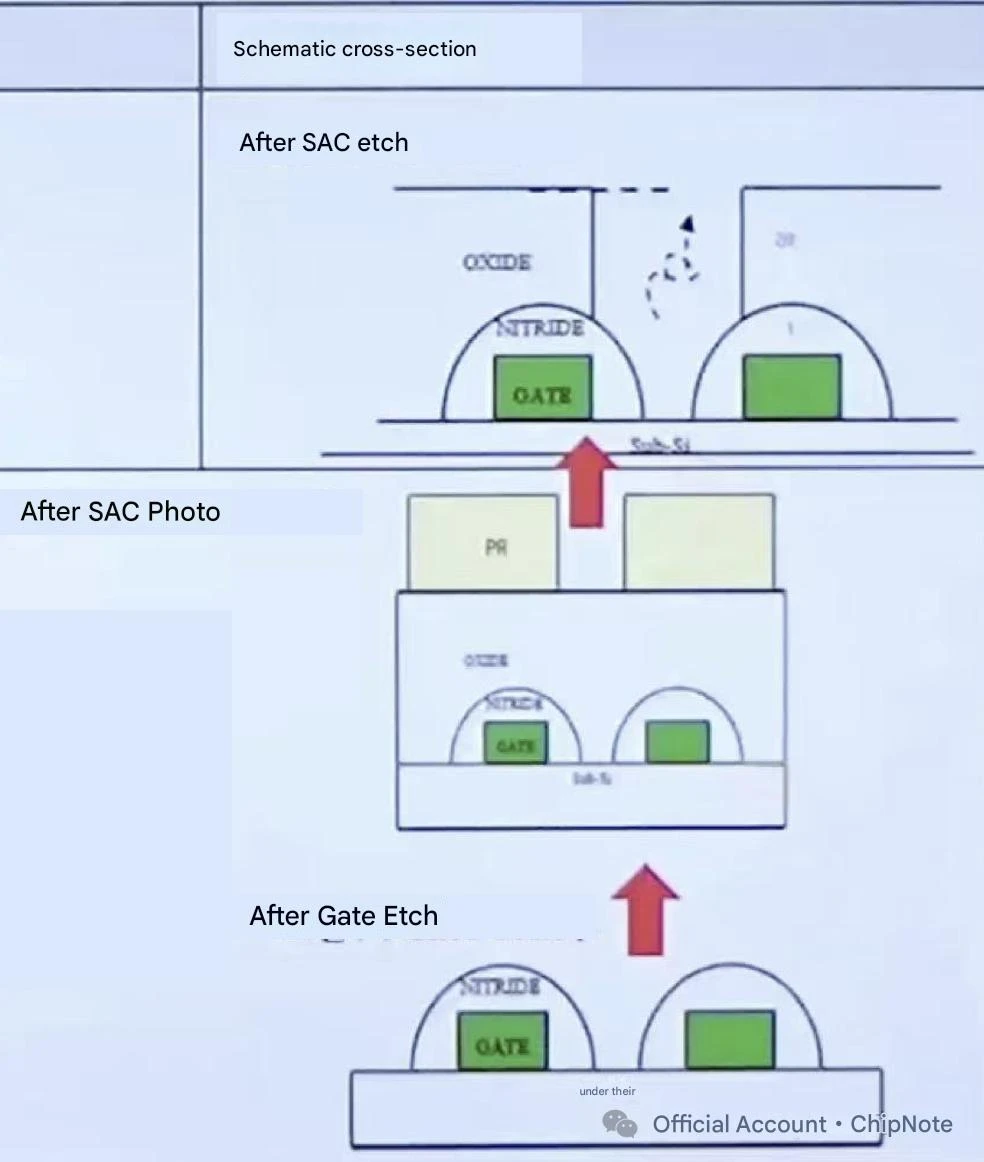

• Naziv procesa: SAC (samopožarni kontakt)

• Zahtevi za proces: Osigurajte kontaktni otpor / niskonaponski / visoki omjer odabira

• Kada se pričvršćujete kontakt oksida, povećanjem među {- omjera za odabir filma, kada se naiđe na nitrid pored kapije, samo je oksid koji je rezultirao formiranjem kontaktnih rupa kao što je prikazano na slici . 3

• Cilj: Da biste rešili problem definiranja ograničenja poravnanja fotografija prilikom kontaktiranja rupa ispod 0,5 μm

• Naziv procesa: kontaktni etch

• Zahtevi za proces: Nakon dolaska prethodnog jetkanja, mora imati visok omjer odabira da izdrži preko ETCH-a.

• Naziv procesa: IMD Etching (među metalnim dielektrikom)

• Zahtevi za proces: Veoma je važno ukloniti polimer kako bi se osiguralo da nema otpora (otpornost - besplatno) / Prisutnost limenih kapica u osnovnom metalu takođe je uticaj na utečene faktore

• Kritična dimenzija (CD) konzistencija važna je za različite lokacije i strukture unutar vafla

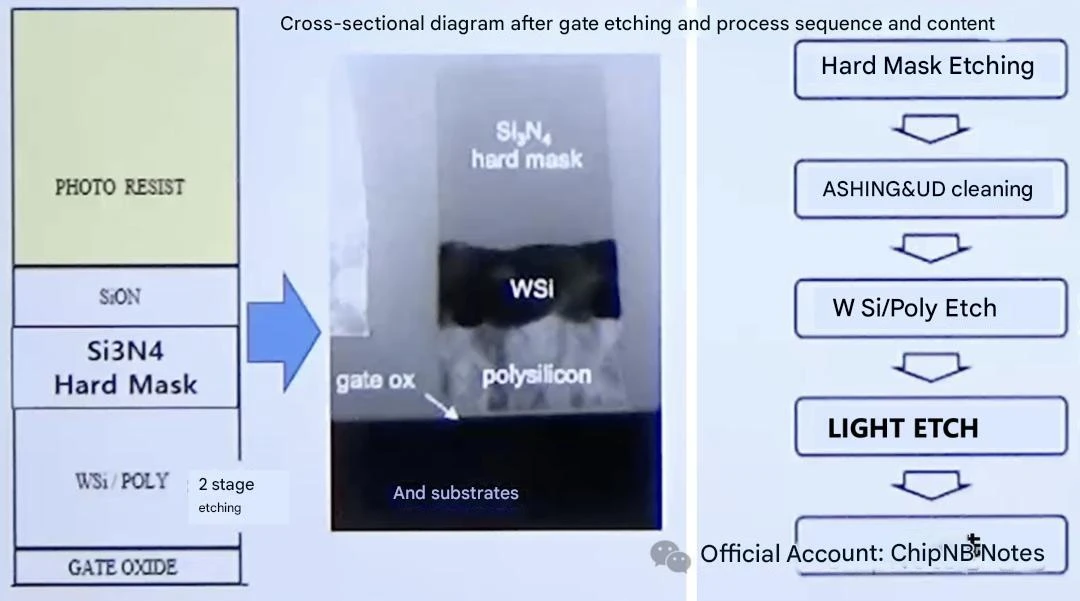

2.Poly si, eth (kapija)

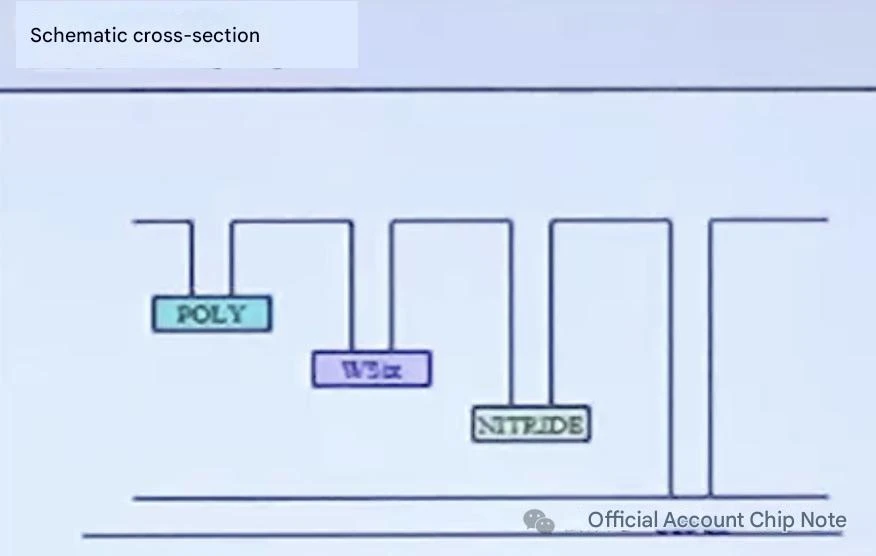

Sicilid Etching

Etching requirements: Good vertical etch profile/good selection ratio for oxides (>10)

Zahtjevi za pokretanje elektrode vrata: dobar odnos selektivnosti sa petom i anizotropnim

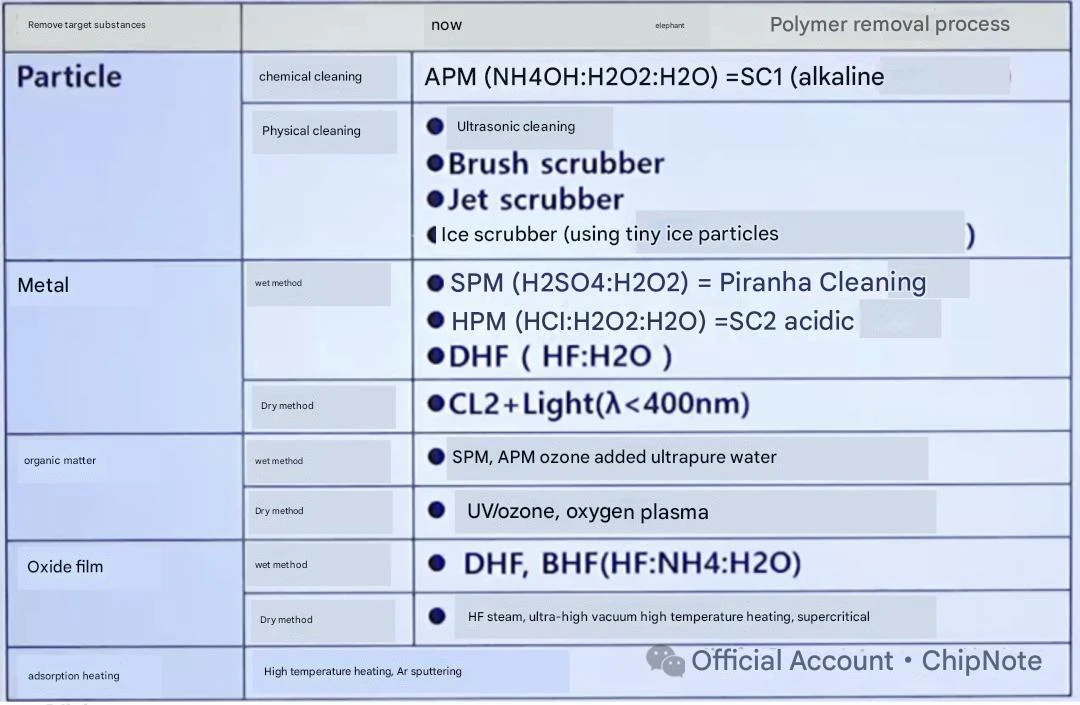

Proces uklanjanja polimera

Toplina - izazvana polimerna taložnik (polimer depo)

- Smanjenje temperature, to je teška taloža

- Polimer ostaje gasovin i uklanja se iz processnog veća vakuumskim ispušom

Polimerno taloženje uzrokovano gradijentima temperature

- Kad je gradijent temperature (razlika) 0, taloženje je jednoliko

- Relativno hladni delovi su deponirani

- Polimer taloženje može se kontrolirati povećanjem temperature nepoželjnog dijela i spuštanja temperature željenog deponiranog dijela

- Previše visoka temperatura može prouzrokovati da polimer izleči, izazivajući probleme

Polimerno taloženje uzrokovano strukturom komorne

- polimeri su skloni ostacima u ivicama i uglovima ili pukotinama strukture opreme

- Eddy ili natrag - tok gasa određuje lokaciju za pelimerni taloženje

- Površina hrapavost unutar Komore utiče na stepen i lokaciju taloženja

.
